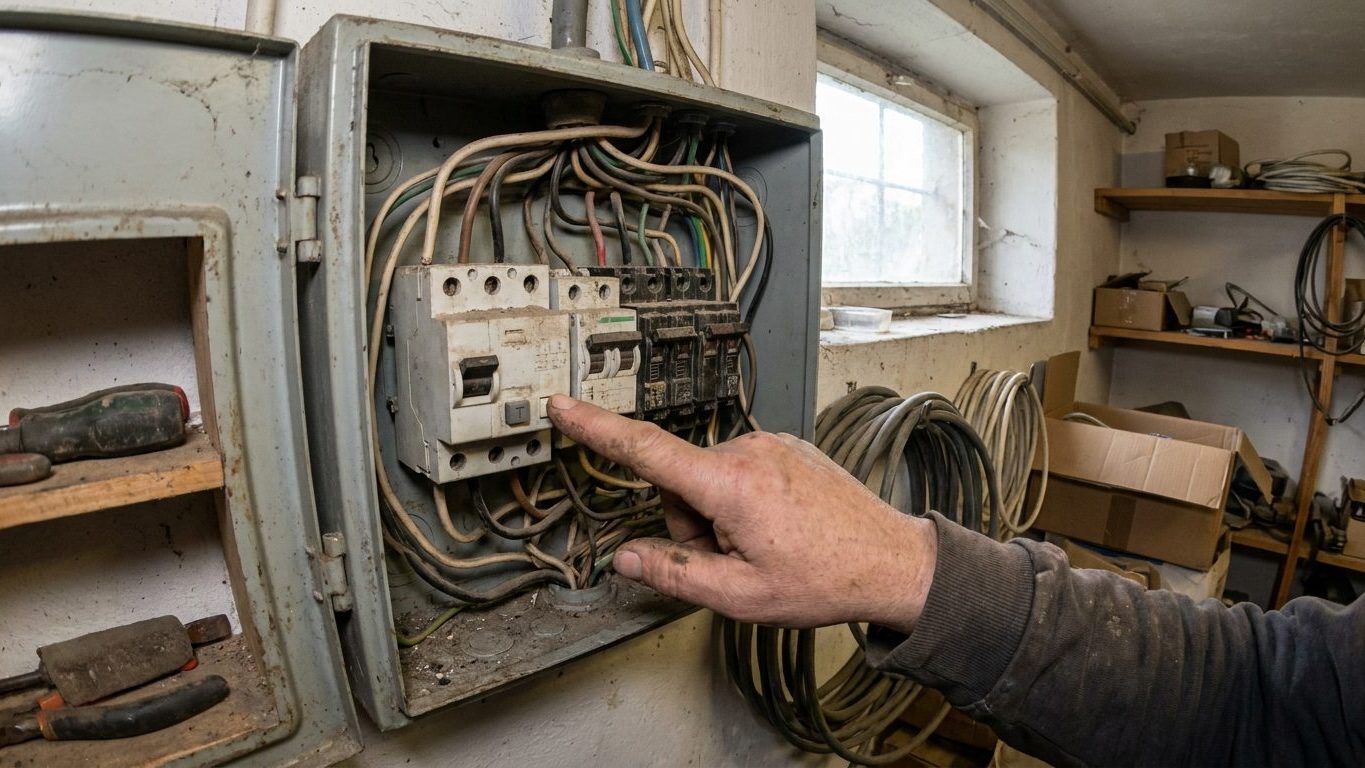

Avant de refermer la porte du tableau électrique, tout électricien qui connaît son métier pose l’index sur un petit bouton marqué d’un « T », niché au milieu de l’interrupteur différentiel. Trois secondes suffisent pour savoir si ce boîtier gris, souvent ignoré des habitants, protégera encore la famille contre l’électrocution le mois suivant. C’est le seul geste qui donne une réponse immédiate sur l’état réel de cette sécurité.
Ce bouton, dans l’immense majorité des logements, personne ne le touche jamais entre deux visites.
L’interrupteur différentiel n’a rien à voir avec les disjoncteurs classiques qui protègent les circuits contre les surcharges. Un disjoncteur classique ne protège pas contre l’électrocution : il protège contre les surintensités et les courts-circuits, alors que seul le différentiel 30 mA assure la protection des personnes. Concrètement, l’appareil compare en permanence le courant qui entre par la phase et celui qui ressort par le neutre. Le courant entre par les fils de phase et ressort par les fils de neutre, et l’interrupteur différentiel compare ces intensités en continu ; s’il détecte une différence liée à la terre, il coupe aussitôt le courant.
- Le bouton test « T » du différentiel simule une fuite de courant pour vérifier que l’appareil réagit immédiatement en coupant le circuit.
- Le seuil de 30 milliampères correspond exactement à la limite que le cœur humain peut supporter sans risque de fibrillation cardiaque.
- Près de 30 % des maisons construites avant 1990 présentent une non-conformité électrique et ne protègent pas contre l’électrocution.
Le bouton test, seul juge de sa fiabilité
Aucun voyant lumineux, aucune application ne signale qu’un différentiel a perdu sa sensibilité avec l’âge. Le bouton « T » reste le seul moyen de le vérifier : en appuyant dessus, l’appareil simule une fuite de courant vers la terre pour observer sa réaction. Pour effectuer cette vérification, il faut créer un défaut et une fuite de courant, c’est le rôle du bouton test. Si la manette bascule immédiatement sur « off », le mécanisme fonctionne encore normalement. Si rien ne se passe, ou si la coupure tarde de plusieurs secondes, l’appareil est probablement défaillant et doit être changé sans attendre.
Le verdict est binaire.
Le fabricant Legrand recommande de répéter ce test une fois par mois, en ayant pris soin d’éteindre au préalable les appareils sensibles comme l’ordinateur. Avant de faire le test, il faut s’assurer que les appareils sensibles comme l’ordinateur sont bien éteints, puis appuyer sur le bouton test une fois par mois : la manette doit s’abaisser aussitôt. Ce rituel prend moins de temps qu’il n’en faut pour lire cette phrase. Pourtant, très peu de foyers l’appliquent, faute d’y avoir simplement pensé.
Pourquoi 30 milliampères exactement
Ce seuil n’a rien d’arbitraire. Le seuil de 30 milliampères correspond à la limite de courant de fuite qu’un corps humain peut supporter sans risque de fibrillation cardiaque. Au-delà, un courant traversant le corps humain provoque des effets physiologiques graves comme la tétanisation musculaire ou la fibrillation ventriculaire. La rapidité de coupure compte tout autant que le seuil lui-même : un différentiel en bon état réagit en une fraction de seconde.
Cette exigence s’est construite par étapes. Le 30 mA a d’abord été généralisé sur les circuits de prises de courant en 1991, puis l’obligation s’est étendue à l’ensemble des circuits du logement en décembre 2002. L’amendement A5 de la norme NF C 15-100, publié en novembre 2015, a ensuite rendu la règle sans exception possible. Depuis cet amendement, tous les circuits d’un logement doivent être protégés par un dispositif différentiel à courant résiduel de sensibilité 30 mA, sans aucune exception en habitat résidentiel. Concrètement, la norme impose au moins deux dispositifs différentiels 30 mA pour les logements, afin de protéger les personnes contre les risques d’électrocution.
Les logements construits avant cette généralisation restent les plus exposés. Près de 30 % des logements construits avant 1990 présentent au moins une non-conformité électrique, selon l’Agence Qualité Construction. Une maison héritée des grands-parents, jamais rénovée sur le plan électrique, peut ainsi fonctionner « normalement » depuis des décennies sans offrir la moindre protection contre l’électrocution.
Un défaut qui ne s’affiche nulle part
Un différentiel vieillit mécaniquement, comme n’importe quel interrupteur sollicité des milliers de fois. Le ressort qui déclenche la coupure peut se fatiguer, la pièce mobile peut se gripper légèrement sans que rien ne le trahisse à l’œil nu. C’est précisément pour cette raison que l’appareil ne prévient jamais de lui-même : il continue d’alimenter les prises normalement jusqu’au jour où un vrai défaut d’isolement survient, et où il ne réagit pas.
Tous les différentiels ne se valent pas non plus selon les circuits qu’ils couvrent. La norme impose un type A pour les circuits spécialisés comme les plaques de cuisson ou le lave-linge, un type AC pour les circuits classiques, et depuis 2024 un type F devient obligatoire pour les bornes de recharge, pompes à chaleur et climatisations. Un pavillon bien équipé, avec chauffage électrique et domotique, nécessite ainsi quatre à cinq différentiels répartis dans le tableau plutôt qu’un seul protégeant toute la maison.
Les chiffres d’accidentologie donnent la mesure du risque. Chaque année en France, l’électricité provoque environ 3 000 accidents domestiques, et la plupart auraient pu être évités avec une protection différentielle correctement installée. Un détail à connaître aussi si l’on envisage de vendre un jour : en cas de vente, le diagnostic électrique signale l’absence de protection 30 mA comme une anomalie, et l’acquéreur en est informé, ce qui peut peser dans la négociation.
